| Miejsce pochodzenia: | Anhui, Chiny |
|---|---|
| Nazwa handlowa: | JP SENSOR |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | MFE2 |
| Minimalne zamówienie: | 1000 sztuk |
| Cena: | negotiable |
| Szczegóły pakowania: | STANDARDOWE PAKOWANIE |
| Czas dostawy: | 2 tygodnie |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 200 milionów rocznie |
| Opór: | 0,3KΩ~ 2000KΩ | Wartość beta: | 2500K~4500K |
|---|---|---|---|
| Zakres temperatury pracy: | -20 ℃ ~ 105 ℃ | Aplikacja: | Urządzenia, samochody, sprzęt itp. |
| Oem/odm: | Do dyspozycji | Wysyłka: | Drogą powietrzną, ekspresową, morską, |
| Dostosowywanie: | Do dyspozycji | Orzecznictwo: | ISO9001 |
| Podkreślić: | Czujnik temperatury typu sondy NTC,czujnik temperatury typu sondy 2000 K,czujnik sondy 0 |
||

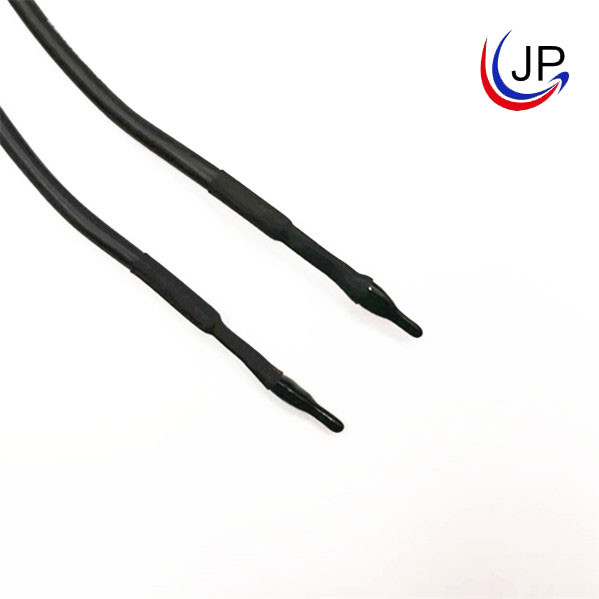

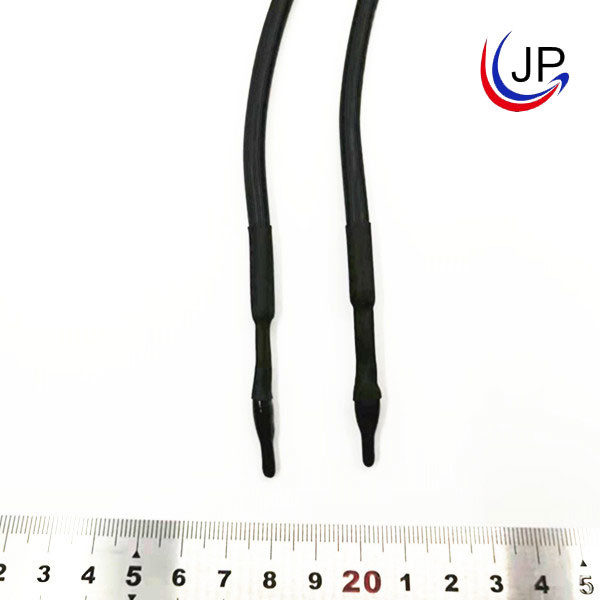

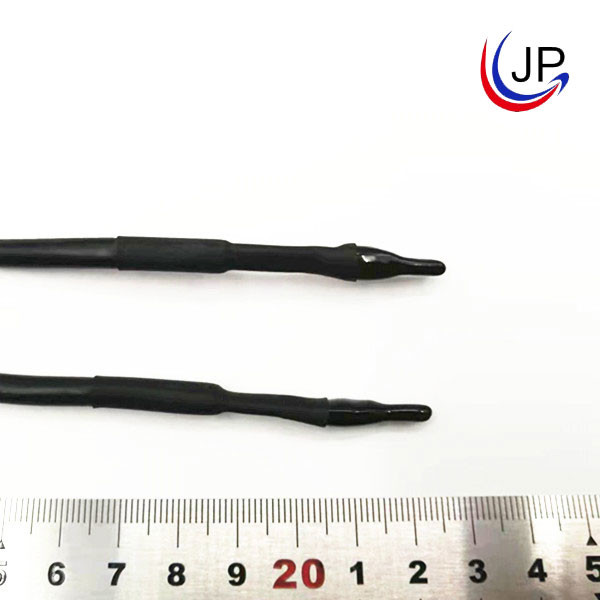

MFE2 Epoksydowy czujnik temperatury sondy NTC do urządzeń samochodowych Sprzęt
Krótkie wprowadzenie:
Składa się z izolowanego drutu (drut PVC, przewód izolowany XLPE), chipa NTC i żywicy epoksydowej.Opcjonalny zakres wartości rezystancji wynosi od 0,3kΩ do 2000kΩ, a zakres wartości beta wynosi od 2500K do 4500K.
Cechy:
Zgodność ze standardem RoHS
Seria przewodów izolowanych PVC Zakres temperatur pracy: -20 ℃ ~ 105 ℃
Dobra stabilność i niezawodność
Łatwy w instalacji i obsłudze, ponieważ uszczelnienie można wykonać w zależności od środowiska
Dokładne testy mogą precyzyjnie odzwierciedlać zmiany temperatury.
Aplikacja:
Urządzenia, samochody, sprzęt itp.
Struktura i wymiary:(jednostka: mm)
| NIE. | Nazwa | Specyfikacja materiałów | ILOŚĆ. | Uwagi |
| 1 | Żeton | Układ NTC | 1 | / |
| 2 | Kapsułkowanie | Żywica epoksydowa + rura termokurczliwa + PVC | 1 | / |
| 3 | Kabel | UL2651 22AWG | 2 | / |
Specyfikacja elektryczna:
| Zalec.przy 25 ℃ (kΩ) | Wartość beta | (w powietrzu) Pmax (mW) | δ(mW/℃) | Termiczna stała czasowa τ(sek.) | Zakres temperatury roboczej TL-TH(℃) | Długość całkowita L(mm) |
| 1 | B25/85=3435 | Około 60 | / | / | -20 ℃ ~ 105 ℃ (drut PVC) i -40 ℃ ~ 125 ℃ (drut owy lub XLPE) | 100~5000 |
| 1,5 | B25/50=3850 | |||||
| 1,5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2,08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
Standardowe opakowanie (opakowanie wewnętrzne): 1szt ~ 100szt / woreczek foliowy
Uwaga dotycząca obsługi:
1. Zastosowanie: pomiar i kontrola temperatury；
2. Prąd płynący przez NTC jest kontrolowany w zakresie Pmax, aby uniknąć błędu pomiaru spowodowanego samonagrzewaniem się elementu.
3. Unikaj nadmiernego szoku termicznego. Nadmuch gorącego powietrza powinien uderzać co najmniej 30 mm w sondę w przypadku konieczności zamocowania rurki termokurczliwej.
4. Temperatura przechowywania -10 ℃ ~ 40 ℃, ≤ 75% RH； Unikaj korozyjnych gazów i środowiska nasłonecznionego;Po otwarciu opakowania należy je ponownie zakleić.
5. Zgodnie ze strukturą termistora NTC z powłoką szklaną, gdy zainstalowany jest użytkownik końcowy, aby uniknąć narażenia głowicy epoksydowej na zbyt dużą siłę rozciągającą i zginającą z drutu prowadzącego, drut prowadzący powinien być kontrolowany przy zginaniu punkt lub punkt siły na drucie ołowianym 6 mm lub mniej poniżej głowicy zgrzewającej.Aby nie uszkodzić chipa, dryfować rezystancji, a nawet otworzyć obwód, zwłaszcza gdy element jest podgrzewany.
