| Miejsce pochodzenia: | Hefei, Anhui, Chiny |
|---|---|
| Nazwa handlowa: | Jingpu Brand |
| Orzecznictwo: | CE,ROHS,ISO9001,ISO13485,UL |
| Numer modelu: | Urządzenie wielofunkcyjne |
| Minimalne zamówienie: | 1000 |
| Cena: | USD 0.1-5 /PCS |
| Szczegóły pakowania: | Opakowanie kartonowe |
| Czas dostawy: | 2-7 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 200 milionów rocznie |
| Sposób instalacji: | Wstawianie | Sposób wykrywania: | Opór |
|---|---|---|---|
| Typ sygnału wyjściowego: | Typ analogowy | Materiał: | ceramika |
| Pomiar dielektryka: | Temperatura | Kod IP: | IP64 |
| Pakiet transportowy: | Opakowanie kartonowe | Wygląd zewnętrzny: | czarny |
| Gwarancja: | 2 lata | Obsługa posprzedażna: | Zapewnienie jakości |
| Żeton: | Termistor NTC | Dostosowywanie: | TAK |
| temperatura robocza: | -40 ℃ ~ 150 ℃ | Wartość odporności: | Zwyczaj |
| B Wartość: | Zwyczaj | Wysyłka: | Wysyłka, powietrze lub ekspres |
| drut: | PVC, , izolacja emaliowana | Darmowa próbka: | TAK |
| Podkreślić: | Czujnik temperatury akumulatora EV,czarny czujnik temperatury NTC |
||
Czujnik temperatury akumulatora EV do pokryw akumulatorów i dystrybucji zasilania
Krótka instrukcja:
Przedmiotem jest czujnik temperatury akumulatora EV.Nadaje się do pomiaru temperatury powierzchni.Typowe zastosowanie to system kontroli akumulatora w samochodzie EV.Czujnik temperatury akumulatora EV składa się z termistora chipowego NTC zamontowanego w uchwycie oczkowym (uchwyt pierścieniowy), z izolowanym elastycznym przewodem (izolowany przewód XLPE UL4411 125 ℃ i UL4413 150 ℃) i zaciskami.Jedna standardowa wartość rezystancji i wartość beta: R25℃=10kΩ i B25/85=3435k.
Cechy:
Zgodność ze standardem ROHS
Zakres temperatury pracy: -40 ℃ ~ 125 ℃ (UL4411 22AWG)
Zakres temperatury pracy: -40 ℃ ~ 150 ℃ (UL4413 22AWG)
Dobra i długoterminowa stabilność
Element pomiarowy izolowany elektrycznie od znacznika
Oczka pasujące do rozmiarów śrub M3, M4/M5
Aplikacja:
Szyny EV/HEV
Pokrywy baterii
Dystrybucja mocy
Struktura i wymiary:
Szczegółowe parametry:
| Zalec.przy 25 ℃ (kΩ) | Wartość beta | (W powietrzu) Pmax (mW) | δ(mW/℃) | termiczna stała czasowa τ(sek.) | Zakres temperatury roboczej TL-TH(℃) | Długość całkowita L(mm) |
| 1 | B25/85=3435 | Około 60 | / | / | -40 ℃ ~ 150 ℃ | 500~2000 |
| 1,5 | B25/50=3850 | |||||
| 1,5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2,08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |

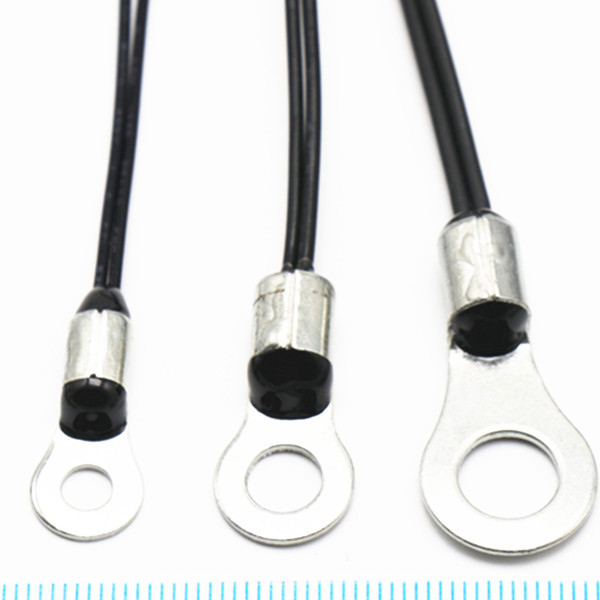

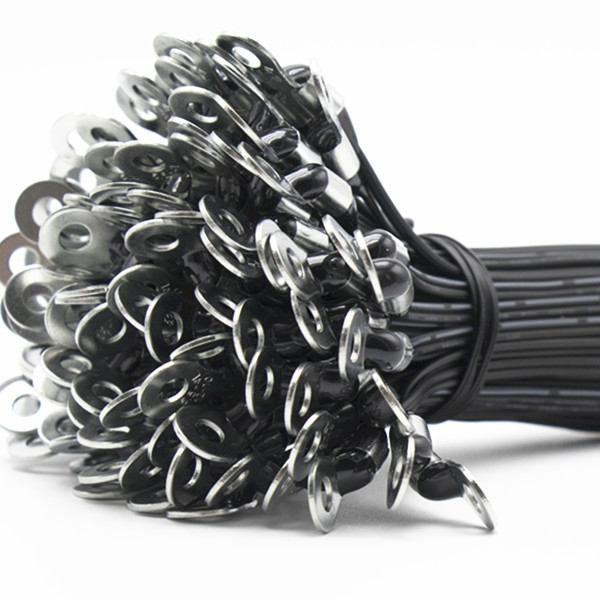

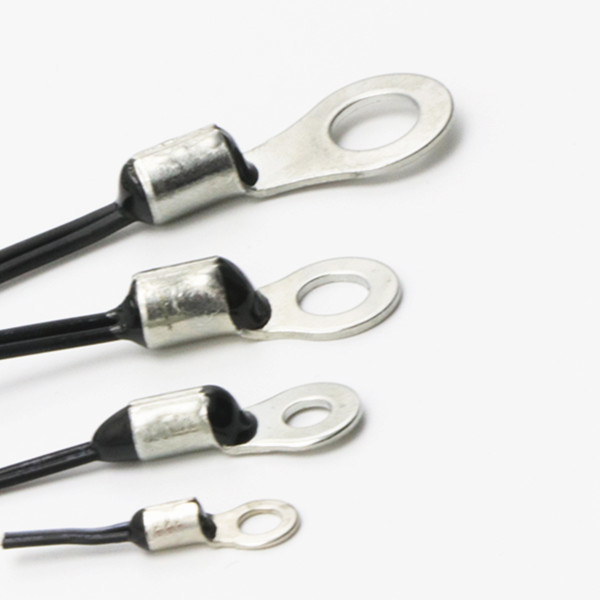

Zdjęcie produktu:
Standardowe opakowanie (opakowanie wewnętrzne): 1szt ~ 100szt / woreczek foliowy
Uwaga dotycząca obsługi
1.Zastosowanie: pomiar i kontrola temperatury；
2.Prąd płynący przez NTC jest kontrolowany w zakresie Pmax, aby uniknąć błędu pomiaru spowodowanego samonagrzewaniem się elementu.
3.Unikaj nadmiernego szoku termicznego. Nadmuch gorącego powietrza powinien uderzyć co najmniej 30 mm w sondę w przypadku konieczności przymocowania rurki termokurczliwej.
4.Temperatura przechowywania -10 ℃ ~ 40 ℃, ≤ 75% RH； Unikaj w środowisku korozyjnym i nasłonecznionym;Po otwarciu opakowania należy je ponownie zakleić.
5. Zgodnie ze strukturą termistora NTC z powłoką szklaną, podczas instalacji użytkownika końcowego, aby uniknąć narażenia głowicy epoksydowej na zbyt dużą siłę rozciągającą i zginającą z drutu prowadzącego, drut prowadzący powinien być kontrolowany w punkcie zginania lub punkcie siły na drut ołowiany 6 mm lub mniej poniżej głowicy uszczelniającej. Aby nie uszkodzić chipa, powodując dryfowanie oporu, a nawet otwarty obwód, szczególnie gdy element jest podgrzewany.
