| Miejsce pochodzenia: | Hefei, Anhui, Chiny |
|---|---|
| Nazwa handlowa: | Jingpu Brand |
| Orzecznictwo: | CE,ROHS,ISO |
| Numer modelu: | MF5A-1 |
| Minimalne zamówienie: | 1000 |
| Cena: | USD 0.1-5 /PCS |
| Szczegóły pakowania: | Opakowanie kartonowe |
| Czas dostawy: | 2-7 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 200 milionów rocznie |
| Sposób instalacji: | Wstawianie | Sposób wykrywania: | Opór |
|---|---|---|---|
| Typ sygnału wyjściowego: | Typ analogowy | Materiał: | ceramika |
| Pomiar dielektryka: | Temperatura | Kod IP: | IP64 |
| Pakiet transportowy: | Opakowanie kartonowe | Wygląd zewnętrzny: | czarny |
| Gwarancja: | 2 lata | Obsługa posprzedażna: | Zapewnienie jakości |
| Dostosowywanie: | TAK | temperatura robocza: | -40 ℃ ~ 125 ℃ |
| Wartość odporności: | Zwyczaj | B Wartość: | Zwyczaj |
| Wysyłka: | Wysyłka, powietrze lub ekspres | drut: | PVC, , izolacja emaliowana |
| Podkreślić: | Termistor Ntc UAV 10k,Termistor Ntc pojazdu bezzałogowego 10k,Termistor Ntc 3435k |
||

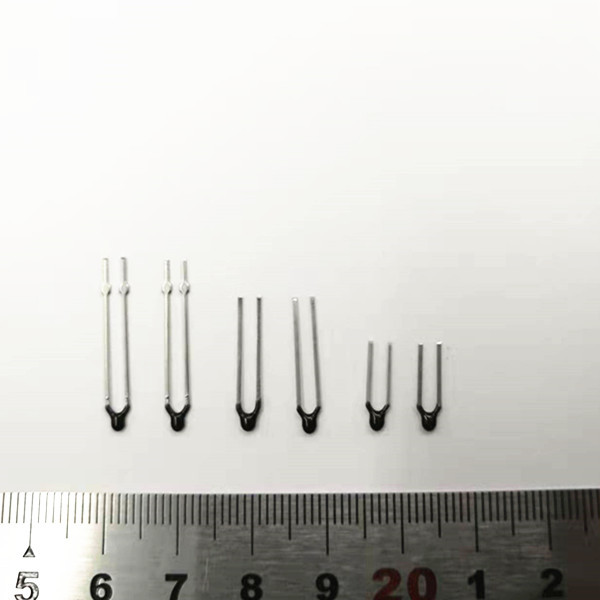

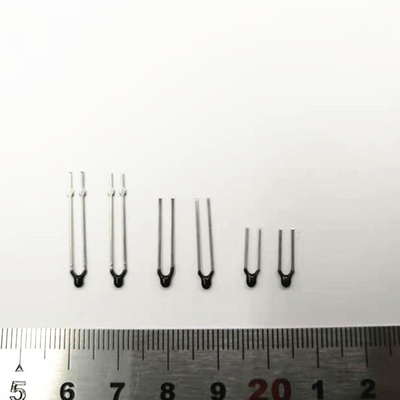

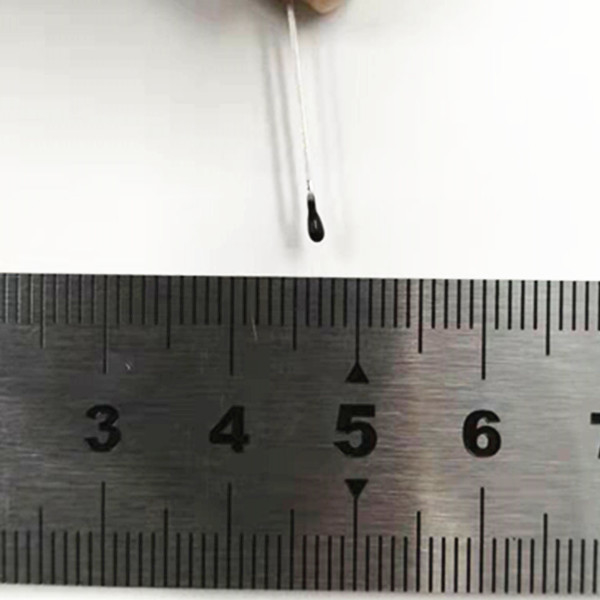

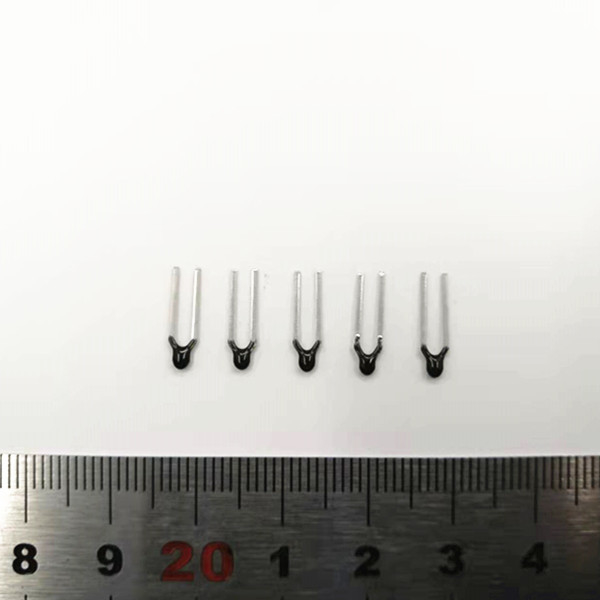

Termistor Ntc do bezzałogowego statku powietrznego lub UAV 10k 3435k
Krótka uwaga:
Termistor NTC z powłoką epoksydową serii MF5A-1 (dla UAV) jest produkowany przez Hefei Jingpu Sensor Technology Co., LTD.Składa się z drutów stalowych pokrytych miedzią, spawanego chipa NTC i żywicy epoksydowej.Cechy czujnika: prosta, praktyczna, wysoka precyzja.Opcjonalna rezystancja wynosi od 0,3 kω do 2000 kω, a beta od 2500 K do 4500 K.Te termistory NTC z powłoką epoksydową są szeroko stosowane w sprzęcie AGD, samochodach, sprzęcie medycznym, elektronarzędziach i innych.
Cechy:
• Zgodność ze standardem ROHS
•R25=10KΩ±5%, B25/85=3435k±2%
• Zakres temp. pracy: -40 ℃ ~ 125 ℃
•Cienki
Aplikacja:
• Dla UAV (bezzałogowego statku powietrznego)
Struktura i wymiary: (jednostka: mm)
| Rozmiar sondy | L | L1 | D | H | d1 |
| 2,6*17,5mm | 17,5±1 | 3±1 | Mtopórφ3,0 | 2,5 | 10 |
| 2,6*19mm | 19±1 | 3±1 | |||
| 2,6*23mm | 23±1 | 3±1 | |||
| 2,6*26mm | 25±1 | 3±1 |
Parametr referencyjny:
| Specyfikacja produktu | Zalec.w T℃ (KΩ) | Wartość beta | (W powietrzu) Pmax(mW) |
(mW/℃) |
termiczna stała czasowa τ(ust.) | Zakres temperatur pracy TL-TH(℃) | Długość całkowita L(mm) |
| A1B2124200A□czelujeL19 | R62=20,92 | B25/85=4200 | Około 3,5 | Około 0,7 | Maks. 5,0 | -40~125 | 19 |
| A1A1044132B□czelujeL17 | 100 | B25/85=4132 | 17 | ||||
| A1C1044132B□czelujeL23 | 100 | B25/85=4132 | 23 | ||||
| A1B3323970F□czelujeL25 | R100=3,3 | B25/50=3970 | 26 | ||||
Rysunek produktu:
Standardowe opakowanie (opakowanie wewnętrzne): 500 sztuk / woreczek foliowy
Uwaga dotycząca obsługi
1.Zastosowanie: pomiar i kontrola temperatury；
2.Prąd płynący przez NTC jest kontrolowany w zakresie Pmax, aby uniknąć błędu pomiaru spowodowanego samonagrzewaniem się elementu.
3.Unikaj nadmiernego szoku termicznego. Nadmuch gorącego powietrza powinien uderzyć co najmniej 30 mm w sondę w przypadku konieczności przymocowania rurki termokurczliwej.
4.Temperatura przechowywania -10 ℃ ~ 40 ℃, ≤ 75% RH； Unikaj w środowisku korozyjnym i nasłonecznionym;Po otwarciu opakowania należy je ponownie zakleić.
5. Zgodnie ze strukturą termistora NTC z powłoką szklaną, podczas instalacji użytkownika końcowego, aby uniknąć narażenia głowicy epoksydowej na zbyt dużą siłę rozciągającą i zginającą z drutu prowadzącego, drut prowadzący powinien być kontrolowany w punkcie zginania lub punkcie siły na drut ołowiany 6 mm lub mniej poniżej głowicy zgrzewającej. Aby nie uszkodzić chipa, co powoduje dryf rezystancji, a nawet otwarty obwód, szczególnie gdy element jest podgrzewany.
