| Miejsce pochodzenia: | Anhui, Chiny |
|---|---|
| Nazwa handlowa: | JP SENSOR |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | MF5A-1 |
| Minimalne zamówienie: | 5000 sztuk |
| Cena: | Negotiable |
| Szczegóły pakowania: | Opakowanie kartonowe |
| Czas dostawy: | 2 tygodnie |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 200 milionów rocznie |
| Opór: | 0,3KΩ~ 2000KΩ | Wartość beta: | 2500K~4500K |
|---|---|---|---|
| R25: | 10KΩ±5% | B25/85: | 3435k±2% |
| Zakres temperatury pracy: | -40 ℃ ~ 125 ℃ | OEM/ODM: | do dyspozycji |
| Aplikacja: | Dla UAV (bezzałogowego statku powietrznego) | Wysyłka: | Fracht lotniczy, fracht morski, ekspresowy |
| High Light: | Termistor epoksydowy B25/85,termistor epoksydowy R25,czujnik termiczny 10K ntc |
||

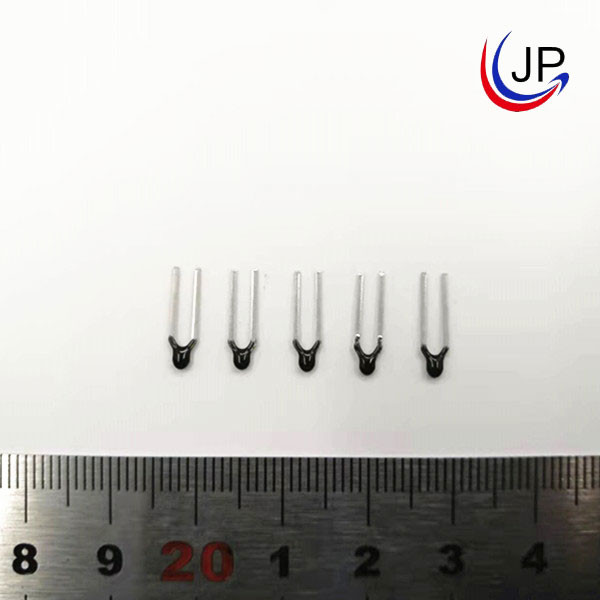

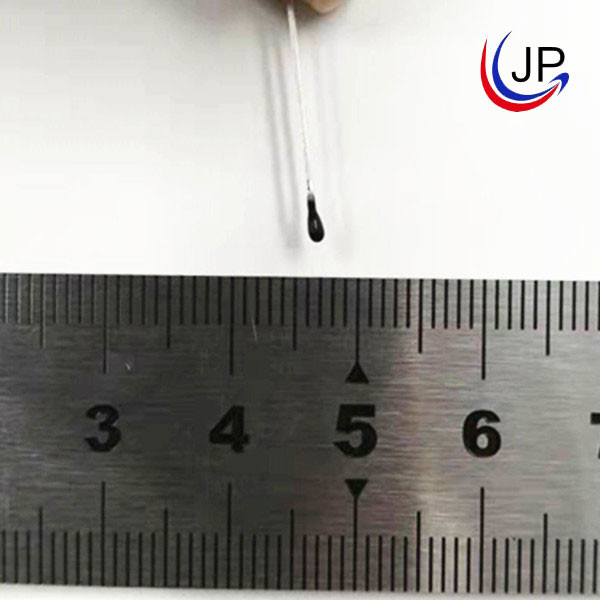

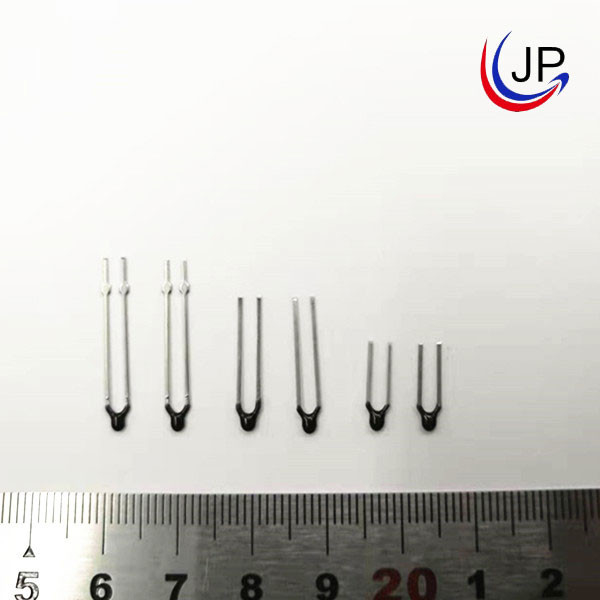

R25 10K B25/85 3435k Termistor epoksydowy NTC do UAV
Krótkie wprowadzenie:
Termistor NTC z powłoką epoksydową z serii MF5A-1 (dla bezzałogowych statków powietrznych UAV) jest produkowany przez Hefei Jingpu Sensor Technology Co., Ltd. Składa się z drutu stalowego pokrytego miedzią, lutowanego układu NTC i żywicy epoksydowej.Cecha czujnika: prosta, funkcjonalna, wysoka dokładność.Opcjonalna wartość rezystancji wynosi od 0,3kΩ do 2000kΩ, a wartość beta od 2500K do 4500K.Te termistory NTC z powłoką epoksydową są szeroko stosowane w sprzęcie AGD, motoryzacji, sprzęcie medycznym, elektronarzędziach itp.
Cechy:
•Zgodny ze standardem RoHS
•R25=10KΩ±5%, B25/85=3435k±2%
• Zakres temperatury pracy: -40 ℃ ~ 125 ℃
•Grubość cienkiej
Aplikacja:
• Dla UAV (bezzałogowego statku powietrznego)
Struktura i wymiary:(jednostka:mm)
| 1 | Żeton | Chip NTC | 1 | / |
| 2 | Kapsułkowanie | Żywica epoksydowa | 1 | / |
| 3 | Kabel | Fe/Sn | 2 | / |
Standardowe opakowanie (opakowanie wewnętrzne): 500 sztuk / woreczek foliowy
Specyfikacja elektryczna:
| Zalec.przy 25 ℃ (kΩ) + A2: G25 + A2: G25 | Wartość beta |
(w powietrzu) TPmax (mW) |
δ(mW/℃) | Termiczna stała czasowa τ(sek.) | Zakres temperatury roboczej TL-TH(℃) | Długość całkowita L(mm) |
| 1 | B25/85=3435 | Około 60 | Maks.3,0 | Maks.20 | -40 ℃ ~ 125 ℃ | 8~100 |
| 1,5 | B25/50=3850 | |||||
| 1,5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2,08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
Uwaga dotycząca operacji:
1. Zastosowanie: pomiar i kontrola temperatury；
2. Prąd płynący przez NTC jest kontrolowany w zakresie Pmax, aby uniknąć błędu pomiaru spowodowanego samonagrzewaniem się elementu.
3. Unikaj nadmiernego szoku termicznego. Nadmuch gorącego powietrza powinien uderzać co najmniej 30 mm w sondę w przypadku konieczności zamocowania rurki termokurczliwej.
4. Temperatura przechowywania -10 ℃ ~ 40 ℃, ≤ 75% RH； Unikaj korozyjnych gazów i środowiska nasłonecznionego;Po otwarciu opakowania należy je ponownie zakleić.
5. Zgodnie ze strukturą termistora NTC z powłoką szklaną, gdy zainstalowany jest użytkownik końcowy, aby uniknąć narażenia głowicy epoksydowej na zbyt dużą siłę rozciągającą i zginającą z drutu prowadzącego, drut prowadzący powinien być kontrolowany przy zginaniu punkt lub punkt siły na drucie ołowianym 6 mm lub mniej poniżej głowicy zgrzewającej.Aby nie uszkodzić chipa, powodując dryfowanie oporu, a nawet otwarty obwód, szczególnie gdy element jest podgrzewany.
