| Miejsce pochodzenia: | Anhui, Chiny |
|---|---|
| Nazwa handlowa: | JP SENSOR |
| Orzecznictwo: | ISO9001, RoHS |
| Numer modelu: | MFP-2A |
| Minimalne zamówienie: | 1000 sztuk |
| Cena: | negotiable |
| Szczegóły pakowania: | STANDARDOWE PAKOWANIE |
| Czas dostawy: | 2 tygodnie |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 200 milionów rocznie |
| Opór: | R25 ℃ = 10 kΩ | Wartość beta: | B25/85=3435k |
|---|---|---|---|
| Zakres temperatury pracy: | -40 ℃ ~ 125 ℃ (UL4411 24AWG) | Aplikacja: | Czujnik temperatury akumulatora EV |
| Żeton: | Chip NTC | Sonda: | Sonda aluminiowa (sonda AL) |
| Oem/odm: | Do dyspozycji | Dostosowywanie: | Wspierający |
| Podkreślić: | Czujnik temperatury do montażu powierzchniowego R25,czujnik temperatury do montażu powierzchniowego 3435k,czujnik temperatury typu ntc 10k; |
||

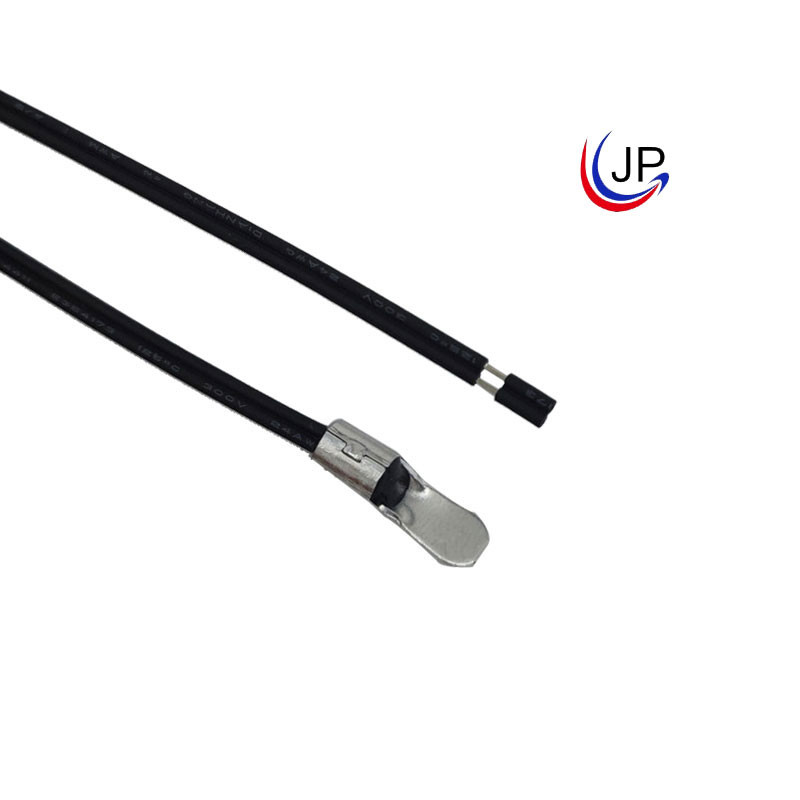

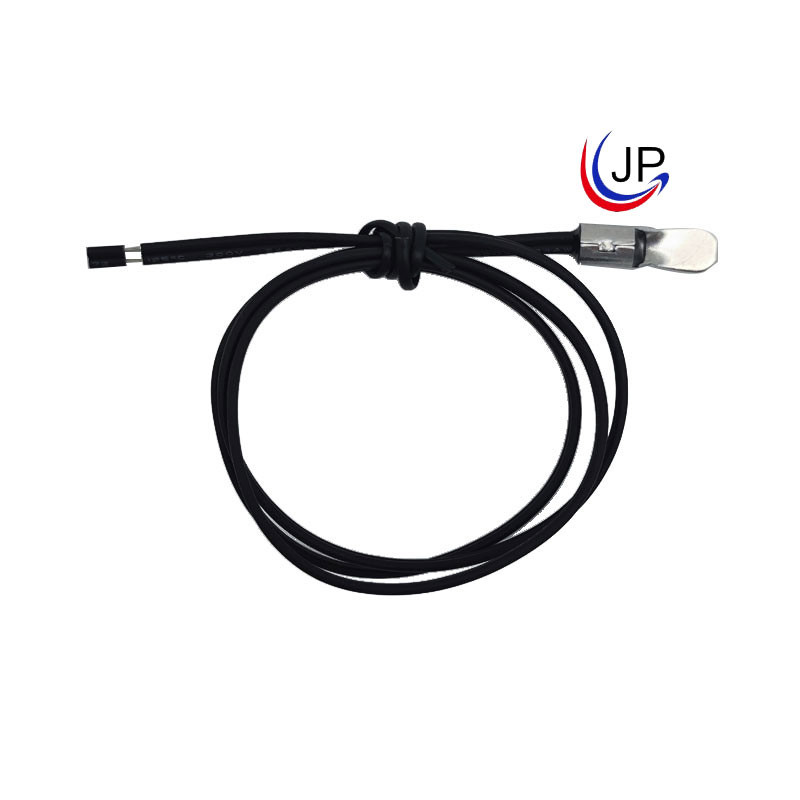

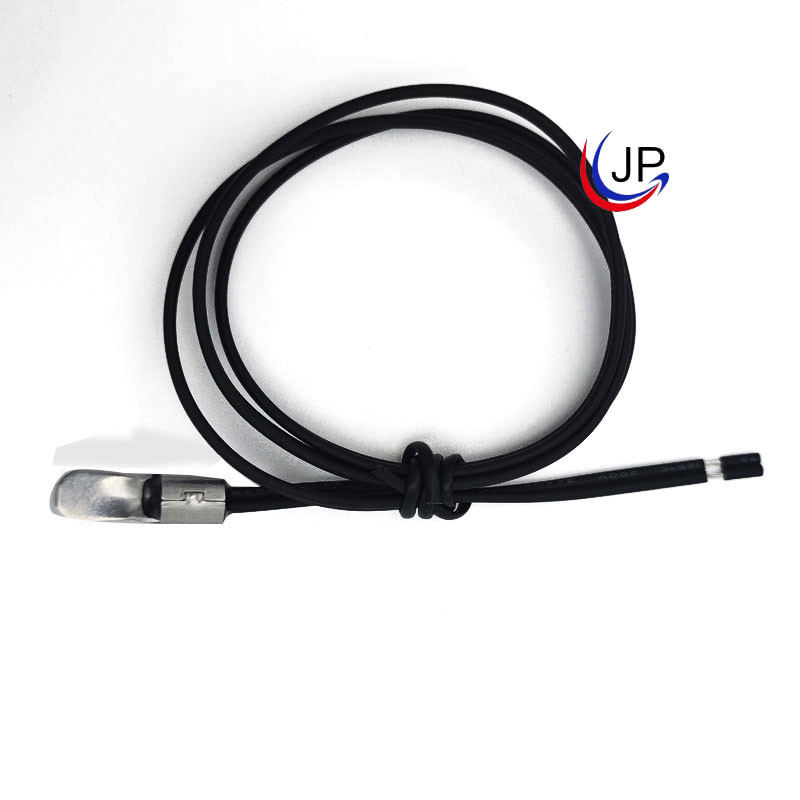

R25 10kΩ B25/85 3435K Zacisk akumulatora Czujnik temperatury NTC do akumulatora EV
Krótkie wprowadzenie:
Przedmiotem jest czujnik temperatury do akumulatora elektrycznego EV.Typowe zastosowania obejmują systemy kontroli akumulatorów w samochodach EV.Czujnik temperatury akumulatora EV składa się z termistora chipowego NTC zamontowanego w aluminiowej sondzie (AL Probe), z izolowanym elastycznym przewodem (izolowany przewód XLPE UL4411 125 ℃ i UL4413 150 ℃) i zaciskami.Jedna standardowa wartość rezystancji i wartość beta: R25℃=10kΩ i B25/85=3435k.
Cechy:
Zgodność ze standardem RoHS
Zakres temperatury pracy: -40 ℃ ~ 125 ℃ (UL4411 24AWG)
Precyzyjne pomiary temperatury i długoterminowa stabilność
Dobra i długoterminowa stabilność
Element pomiarowy izolowany elektrycznie od znacznika
Sonda aluminiowa
AC 1500V 1mA 1S
Aplikacja:
Czujnik temperatury akumulatora EV
Struktura i wymiary:
| Symbol | L1 | B | L | mi | D | L2 | d |
| RNB5,5-5尺寸(mm) | 500±30 | 6,0 | 18,5 | 7,0 | 5,5 | 5±1 | 0,8±0,2 |
| NIE. | Nazwa | Specyfikacja materiałów | ILOŚĆ. | Uwagi |
| 1 | Żeton | Układ termiczny NTC | 1 | -- |
| 2 | Powłoka | AL 5,5*6,0*18,5 | 1 | / |
| 3 | Kapsułkowanie | Żywica epoksydowa | / | Czarny |
| 4 | Kabel | UL4411 24AWG * 2C 125 ℃ | 1 | Czarny |
Specyfikacja elektryczna:
| 0 | Wartość beta | (w powietrzu) Pmax (mW) | δ(mW/℃) | Termiczna stała czasowa τ(sek.) | Zakres temperatury roboczej TL-TH(℃) | Długość całkowita L(mm) |
| 1 | B25/85=3435 | Około 60 | / | / | -20 ℃ ~ 105 ℃ (drut PVC) i -40 ℃ ~ 125 ℃ (drut owy lub XLPE) | 100~5000 |
| 1,5 | B25/50=3850 | |||||
| 1,5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2,08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
