| Miejsce pochodzenia: | Hefei, prowincja Anhui, Chiny |
|---|---|
| Orzecznictwo: | ISO13485 |
| Numer modelu: | MF5A-7 |
| Minimalne zamówienie: | 500 sztuk |
| Cena: | USD 4.80 /PC |
| Szczegóły pakowania: | Standardowe opakowania eksportowe |
| Czas dostawy: | 20-25 dni roboczych |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 3000 sztuk / miesiąc |
| Transport morski: | Fracht lotniczy lub inne | Sygnał wyjściowy: | Analog |
|---|---|---|---|
| Zakres temperatury: | 0 ℃ ~ 50 ℃ | Tolerancja B: | 0,5% |
| Maksymalna temperatura: | 80°C | Materiał czujnika: | platyna |
| Dokładność: | +/- 0,2°F | Izolacja: | Dobre ekranowanie |
| Tolerancja: | (25 ~ 45) ℃ ± 0,1 ℃ | Powierzchnia: | Ochrona przed przegrzaniem |
| Długość życia: | Dłuższa żywotność produktu | Dostosowanie: | - Tak, proszę. |
| Kolor: | Bursztyn | Temperatura pracy: | Od 0℃～+60℃ |
| Wielkość: | 200cm |
Senda czujnika typu mikrocienkiej folii o długości 200 cm
Opis produktu
Przedmiot to jedna sonda mikrocienkiego filmu o długości 200 cm.Sondu czujników typu mikro cienkiej folii są zakapsułane epoksydem w rurkach poliamid z izolowanymi poliesteramidem # 38 AWG stałymi przewodami niklowymiMają wiązanie równoległe i są w standardowych długościach 3, 6 i 12 cali.Te sondy termistorowe są idealne do stosowania z małym obudowie sondy i aplikacji, które wymagają szybkiego czasu reakcji termicznej.
Informacje techniczne
Typowa średnica 0,023 cali
Typowy rozmiar drutu # 38 AWG
Ołowiu: niklu stałego, izolacji poliesteramid
Materiały: epoksyd, poliamid
Typowa stała rozpraszania: 0,2 mW/°C w powietrzu spokojnym
Typowy czas stały w spokojnym powietrzu: maksymalnie 3 sekundy
Senda czujnika typu mikrocienkiej folii o długości 200 cm
Charakterystyka odporności / temperatury
| Temperatura (°C) | 223Fu5 |
| -10 | 100.3 |
| 0 | 62.92 |
| 10 | 40.56 |
| 20 | 26.82 |
| 30 | 18.16 |
| 40 | 12.58 |
| 50 | 8.892 |
| 60 | 6.407 |
| 70 | 4.700 |
Dane dotyczące niezawodności
| Pozycja | Warunki badania | Kryteria |
| Wolny upadek | Trzykrotny naturalny upadek na deskę klonową z wysokości 1 m | △R, △B±0,5% |
| Suche ciepło | 1000 godzin w temperaturze 70°C | △R, △B±0,5% |
| Ciepło wilgotne | 1000 godzin w temperaturze 70°C i wilgotności od 90% do 95% | △R, △B±0,5% |
|
Cykl temperatury (szok termiczny) |
Siedem cykli następuje: 1. -20°C przez 12 godzin 2. temperatura pomieszczenia przez 1 minutę 3. 55°C przez 12 godzin 4. Temperatura pokojowa przez 1 minutę |
△R, △B±0,5% |
Metoda podłączenia
Przewód ołowiowy można lutować do większych drutów, owijając go wokół większego drutu, a następnie lutować.
Senda czujnika typu mikrocienkiej folii o długości 200 cm
Ostrzeżenie
Miniaturowa sonda czujnika termistoru NTC jest wytwarzana przy użyciu procesu półprzewodnikowego.
elektrostatyczne rozładowanie w taki sam sposób jak w zwykłych układach scalonych.
W celu zapobiegania uszkodzeniu lub uszkodzeniu czujnika zaleca się stosowanie odpowiednich środków ostrożności podczas jego obsługi.
Brak ochrony czujnika przed ESD może również spowodować uszkodzenie urządzeń zainstalowanych z czujnikiem, ponieważ rozładowanie elektrostatyczne może powodować niewielkie zmiany parametrów,co oznacza, że czujnik może nie spełniać opublikowanych specyfikacji..

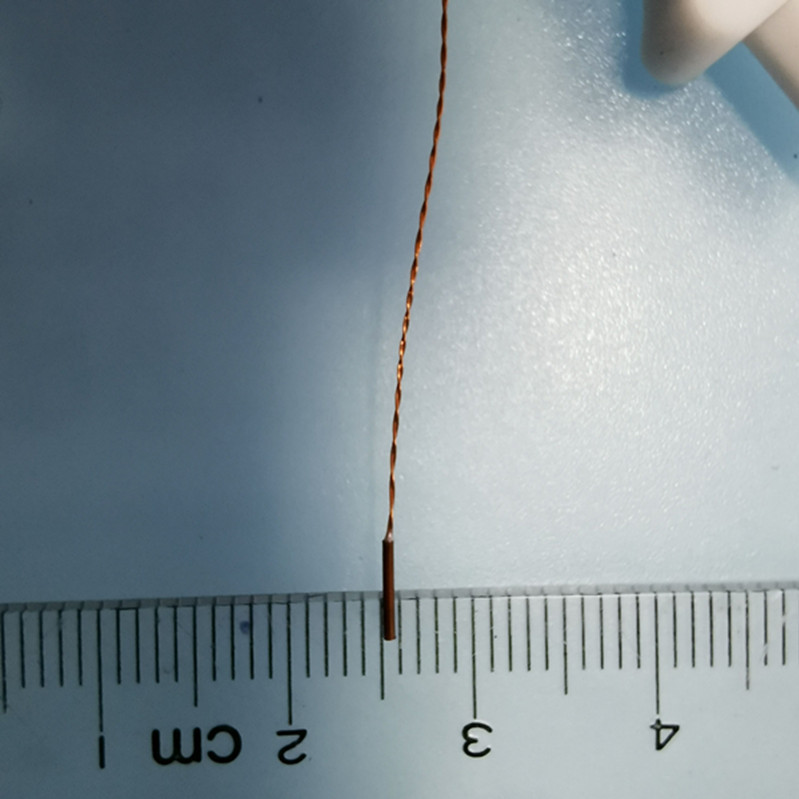

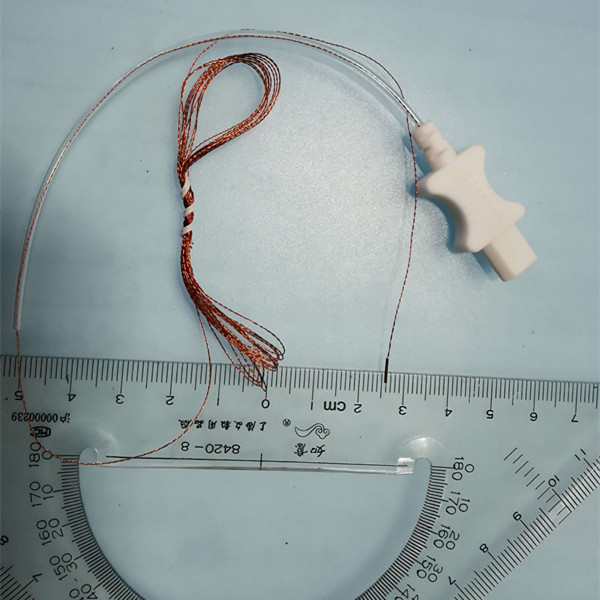

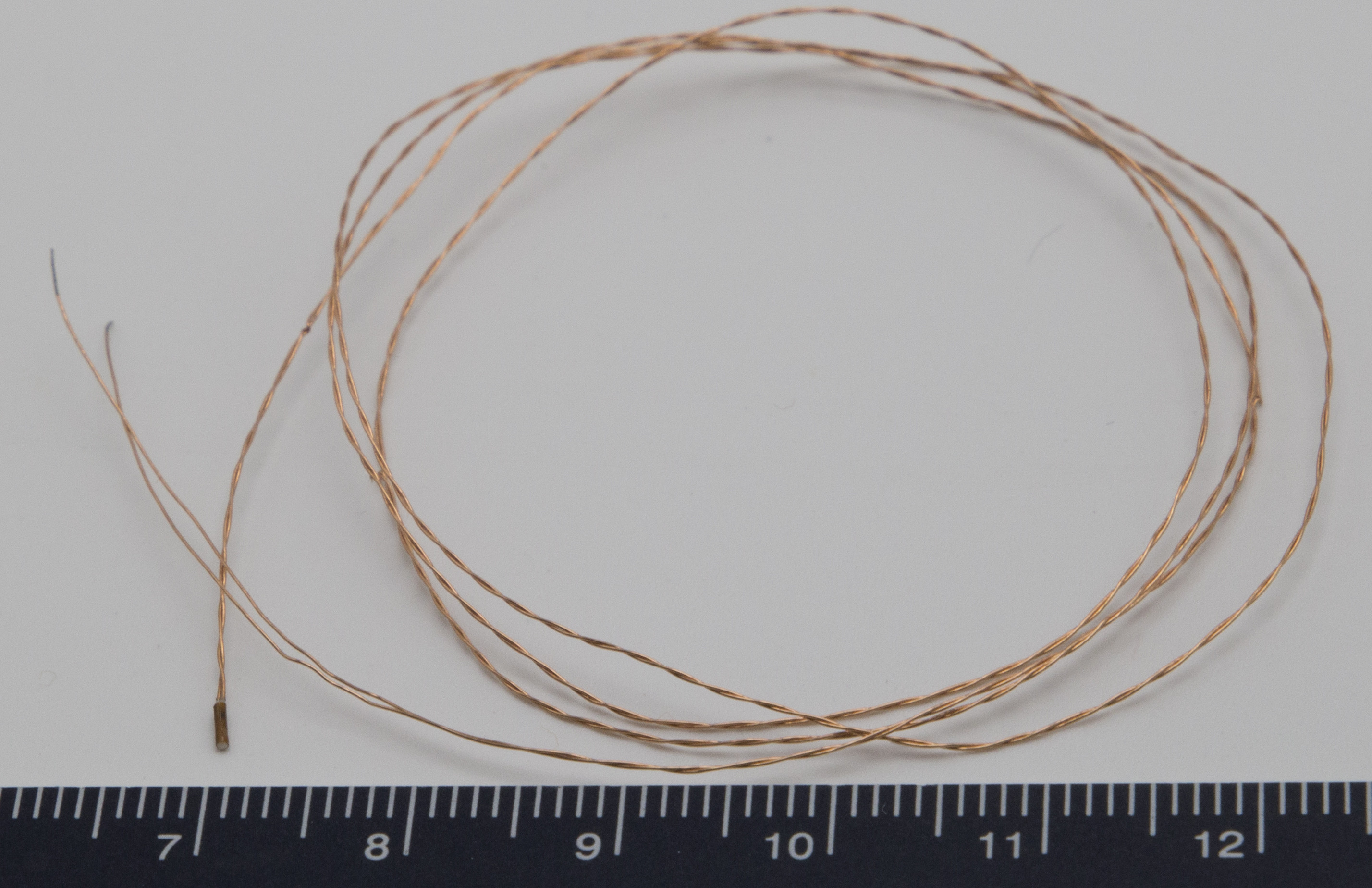

Obraz produktu
Zastosowanie produktu
Katery medyczne
Wyroby przewodzące
Sprzęt do badań
Urządzenia medyczne przenośne
Monitoring temperatury ciała
Inne zastosowania wymagające bardzo małych sond
(1) Długość przewodu ołowiowego dostosowana do wymagań klienta (maks. 200 cm).
(2) Długość włókien ołowiowych na goło dostosowana do wymagań klienta
W przypadku produktów bez powłoki żywicy na głowicy czujnika o jeszcze mniejszej średnicy prosimy o kontakt z pracownikami sprzedaży Jingpu.
